***KOMPLETT-SET MIT VERLÄNGERUNGSSCHIENE*** Renusol Console+ 520075-K mit 460196

Übersicht

Renusol ConSole + Wannen zur Flachdachmontage. Komplettbausatz mit allen Befestigungsschienen und Klemmen, die zur Montage eines Standard-60-Zellen-Solarmoduls benötigt werden.

Beschreibung

Die Renusol ConSole Wannen sind eine beschwerte Lösung für die Installation von PV-Modulen auf Flachdächern oder am Boden.

In dieser Option werden sie mit Renusols 460196 Verlängerungsschienen XL geliefert, um die größeren PV-Module des heutigen Marktes mit den Renusol ConSole Einheiten aufzunehmen.

Die ConSole+ bietet einen Neigungswinkel von 15 Grad und kann auf Flachdächern mit einer Neigung von bis zu 5 Grad montiert werden.

Die Verlängerungsschienen XL nehmen Befestigungslöcher (Modulbreite) zwischen 1016 und 1110 mm auf.

Die ConSole wird mit Ballast beschwert. Es kann jedes Material verwendet werden: Kies, Pflasterplatten, Ziegel, Steine usw. Die Ballastmenge hängt von der Höhe und dem Standort des Gebäudes ab.

Bitte lesen Sie vor der Installation die Renusol Hinweise und verwenden Sie den Renusol PV Configurator, um Ihre Anlage zu planen und den Ballast zu spezifizieren.

Maximal 80 Stück pro Palette. 8 kg pro Stück.

Eigenschaften

Befestigungskomponenten sind für gerahmte PV-Module enthalten. Die Module werden an den Halterungen mit den Befestigungslöchern auf der Rückseite des Moduls befestigt. Bitte überprüfen Sie die folgenden Maße mit Ihrer Modulspezifikation.

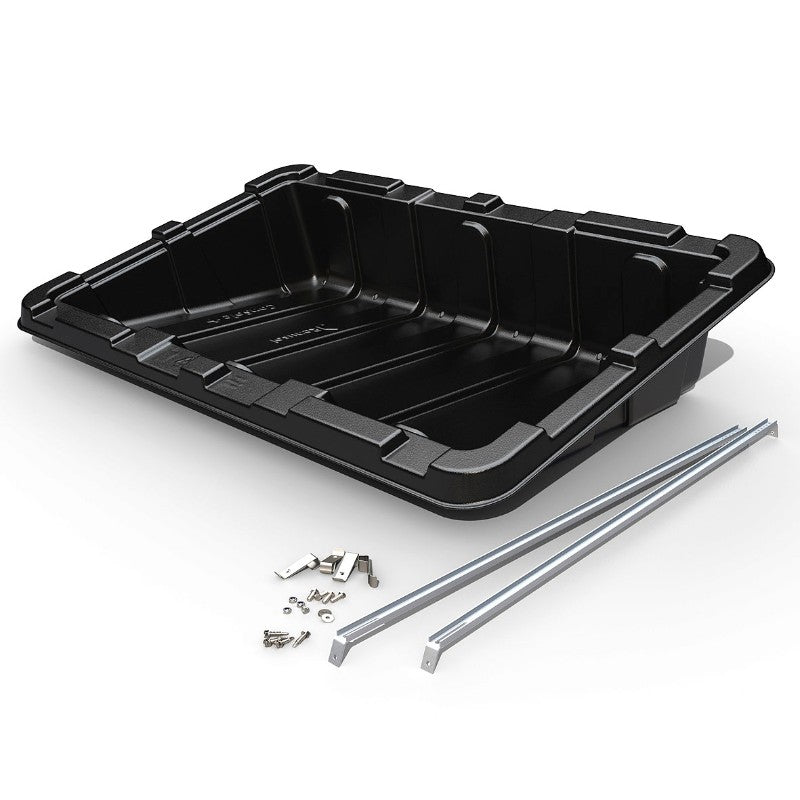

Console Pack beinhaltet

• 1 x ConSole+
• 2 x ConSole U-Profil 1035 mm

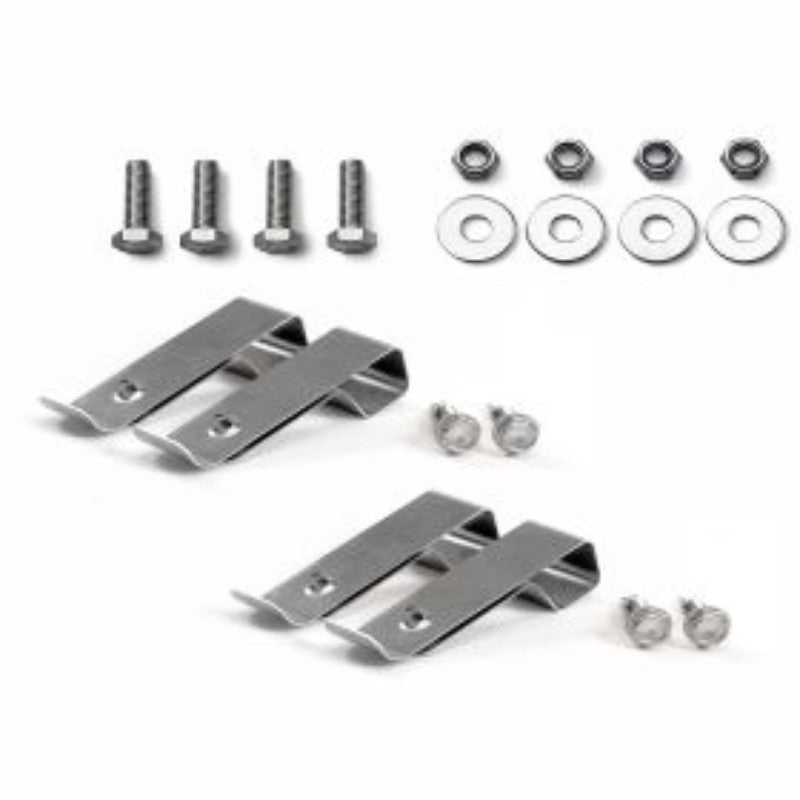

• 4 x Sechskantschraube DIN933-M6x20 A2-70
• 4 x Unterlegscheibe DIN9021-6,4-A2
• 4 x Sicherungsmutter DIN985-M6-A2

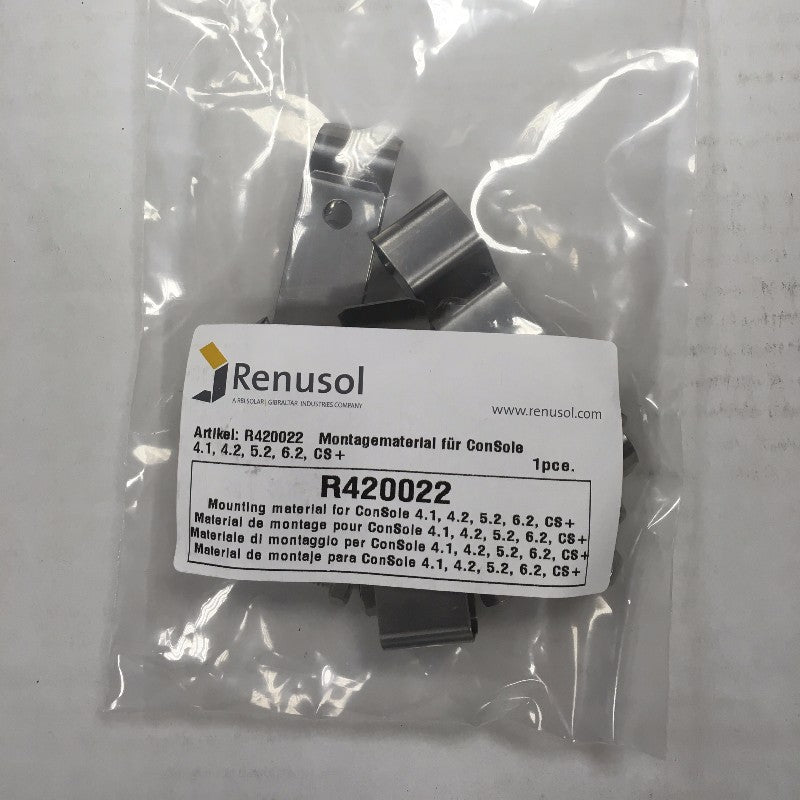

• 4 x ConSole Clip
• 4 x Sechskantschraube DIN7504-ST5,5x25-A2-SW8

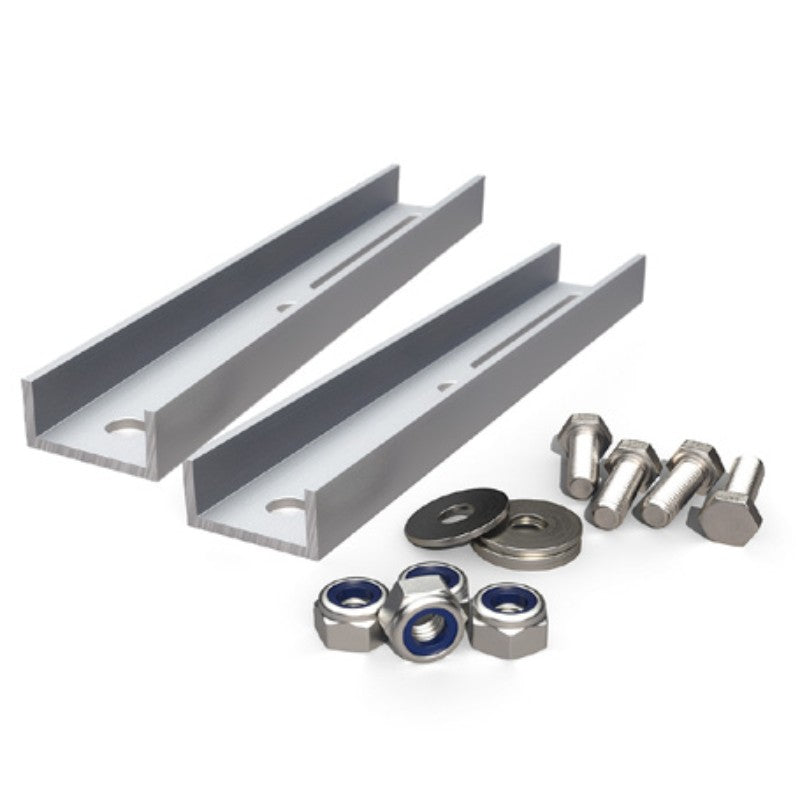

• Verlängerungspaket beinhaltet
• 2 x Verlängerungsschiene;
• 4 x Sechskantschraube DIN933-M6x20 A2-70;
• 4 x Unterlegscheibe DIN9021-6,4-A2;
• 4 x Sicherungsmutter DIN985-M6-A2
• (Material der Schiene: Aluminium und Edelstahl)
