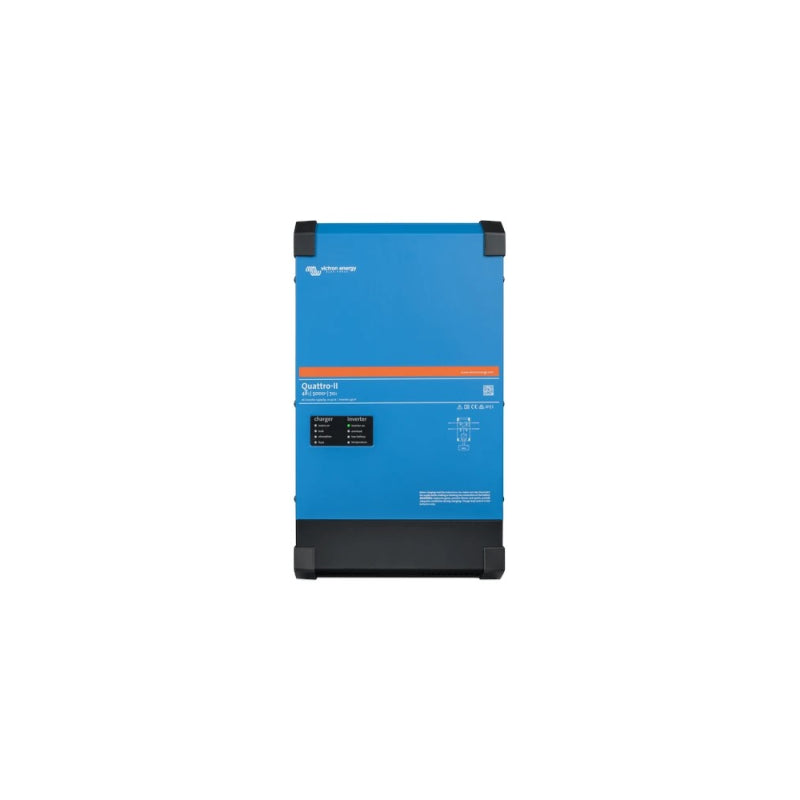

Victron Quattro-II 24V/5000VA/120A-50/50/230V Wechselrichter-Ladegerät

Übersicht

Ähnlich wie der MultiPlus-II ist auch der Quattro-II ein kombinierter Wechselrichter und Ladegerät. Zusätzlich kann er zwei AC-Eingänge akzeptieren und sich automatisch mit der aktiven Quelle verbinden. Zu seinen vielen Funktionen gehören ein echter Sinus-Wechselrichter, adaptive Ladung, die hybride PowerAssist-Technologie sowie mehrere Systemintegrationsfunktionen wie Drei- oder Split-Phasen-Betrieb und Parallelbetrieb.

Beschreibung

Ein Quattro, plus ESS (Energy Storage System) Funktionalität
Der Quattro-II kann an zwei unabhängige AC-Quellen angeschlossen werden, zum Beispiel an das öffentliche Netz und einen Generator oder an zwei Generatoren. Der Quattro-II verbindet sich automatisch mit der aktiven Quelle.
PowerControl und PowerAssist – Erhöhung der Kapazität des Netzes oder eines Generators
Ein maximaler Netz- oder Generatorstrom kann eingestellt werden. Der Quattro-II berücksichtigt dann andere AC-Lasten und verwendet den Überschuss zum Laden der Batterie, wodurch verhindert wird, dass der Generator oder das Netz überlastet wird (PowerControl-Funktion). PowerAssist erweitert das Prinzip von PowerControl noch weiter. Wo Spitzenleistung oft nur für eine begrenzte Zeit benötigt wird, kompensiert der Quattro-II unzureichende Generator-, Land- oder Netzleistung mit Leistung aus der Batterie. Wenn die Last reduziert wird, wird die überschüssige Leistung zum Aufladen der Batterie verwendet.
Solarenergie: AC-Leistung auch bei Netzausfall verfügbar
Der Quattro-II kann sowohl in Off-Grid- als auch in netzgekoppelten PV- und anderen alternativen Energiesystemen eingesetzt werden. Er ist sowohl mit Solarladereglern als auch mit netzgekoppelten Wechselrichtern kompatibel.
Zwei AC-Ausgänge
Der Hauptausgang hat eine unterbrechungsfreie Funktionalität. Der Quattro-II übernimmt die Versorgung der angeschlossenen Verbraucher bei Netzausfall oder wenn Land-/Generatorstrom abgeschaltet wird. Dies geschieht so schnell (weniger als 20 Millisekunden), dass Computer und andere elektronische Geräte ohne Unterbrechung weiterarbeiten. Der zweite Ausgang ist nur aktiv, wenn AC am Eingang verfügbar ist. Verbraucher, die die Batterie nicht entladen sollen, wie z.B. ein Warmwasserbereiter, können an diesen Ausgang angeschlossen werden.
Parallel- und Dreiphasenbetrieb
Bis zu 6 Quattros können parallel betrieben werden, um eine höhere Ausgangsleistung zu erzielen. Sechs 48/5000/70 Einheiten liefern beispielsweise 25 kW / 30 kVA Ausgangsleistung mit 420 Ampere Ladekapazität. Zusätzlich zur Parallelschaltung können drei Einheiten desselben Modells für den Dreiphasenausgang konfiguriert werden, und bis zu 6 Sätze von drei Einheiten können pro Phase parallel geschaltet werden, um einen 75 kW / 90 kVA Wechselrichter und mehr als 1200 Ampere Ladekapazität zu erreichen.
Systemkonfiguration, Überwachung und Steuerung vor Ort
Einstellungen können in wenigen Minuten mit der VEConfigure Software (Computer oder Laptop und MK3-USB Schnittstelle erforderlich) geändert werden. Es stehen mehrere Überwachungs- und Steuerungsoptionen zur Verfügung: Cerbo GX, Color Control GX, Venus GX, Octo GX, CANvu GX, Laptop, Computer, Bluetooth (mit dem optionalen VE.Bus Smart Dongle), Batteriewächter, Digitales Multi Control Panel.
Fernkonfiguration und -überwachung
Installieren Sie ein Cerbo GX oder ein anderes GX-Produkt, um eine Internetverbindung herzustellen. Betriebsdaten können auf unserer VRM (Victron Remote Management) Website kostenlos gespeichert und angezeigt werden. Bei Internetverbindung kann auf Systeme remote zugegriffen und Einstellungen geändert werden.

Eigenschaften

• Hersteller
• Victron Energy
• Warennummer
• 85044085
• Abmessungen (mm) (H x B x T)
• 440 x 530 x 340
