Myenergi EVSE-Testbox

Übersicht

Diese EVSE-Testbox kann verwendet werden, um den Zappi sowie andere AC-Ladepunkte/EVSE-Produkte zu testen.

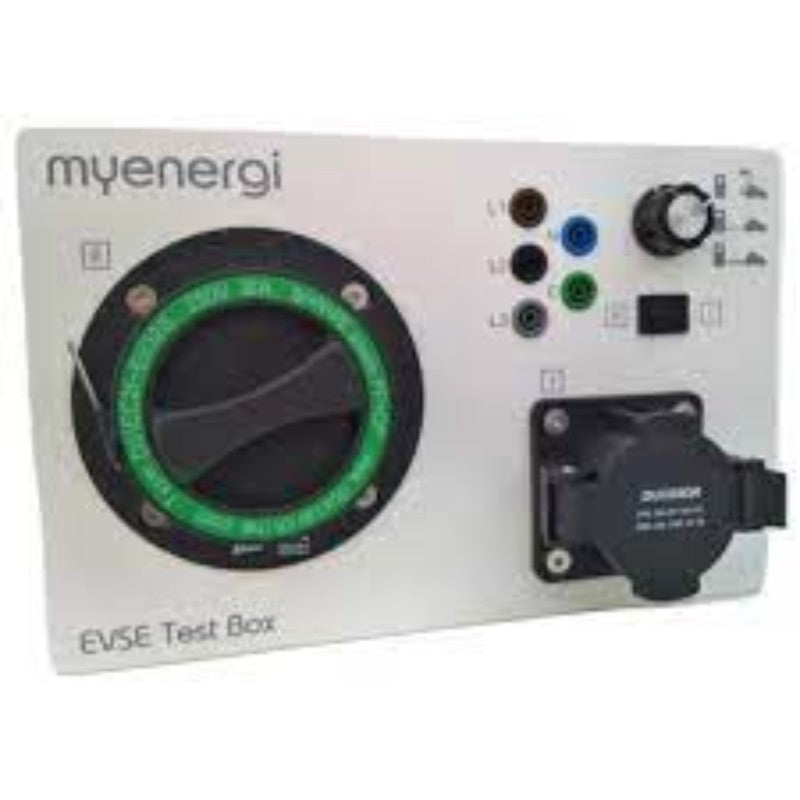

Beschreibung

Diese EVSE-Testbox kann verwendet werden, um den Zappi sowie andere AC-Ladepunkte/EVSE-Produkte zu testen.

Die Box signalisiert dem Zappi, dass ein EV angeschlossen ist und lädt (der Modus wird mit dem Wahlschalter ausgewählt).

Weitere Informationen-

1Nicht verbundenDas EV ist nicht mit dem Zappi verbunden

2VerbundenZappi wartet auf die Antwort des EVs; das EV ist nicht bereit zum Laden

3LadenDas EV lädt, die Prüfklemmen sind jetzt aktiv und der Test kann beginnen

4Wahlschalter für SteckverbinderErmöglicht das Umschalten zwischen Typ-1- und Typ-2-Steckdosen

5Typ-1-SteckdoseVerwendung mit Typ-1-Stecker-Zappi

6Typ-2-SteckdoseVerwendung mit Typ-2-Stecker-Zappi

7PrüfklemmenVerbinden Sie das elektrische Prüfgerät mit den entsprechenden Klemmen. Hinweis: Die Klemmen L2 und L3 sind nur mit einem dreiphasigen Zappi mit Typ-2-Steckdose verfügbar

8WahlschalterDrehen Sie den Knopf auf den gewünschten Modus 1, 2 oder 3
